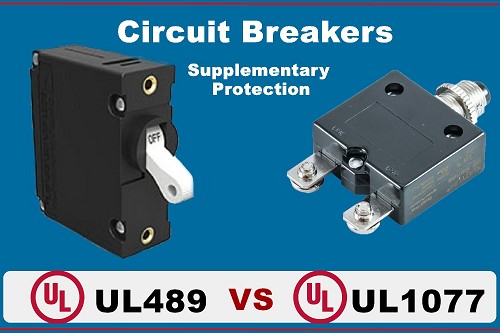

UL489 與 UL1077 的差異：為什麼這對電路保護很重要
在電氣安全領域，UL 標準是全球的基準。不論你是設計者、製造商，還是正在選購電氣設備的人，是否符合 UL489 與 UL1077，在確保系統整體與元件層級的安全上，都扮演著至關重要的角色。
本文將解釋什麼是 UL，深入介紹 UL489 分支電路保護與 UL1077 輔助型保護器，比較兩者差異，並提供實際指引，幫助你選擇適合應用的解決方案。
什麼是 UL 認證？
UL（Underwriters Laboratories，保險商實驗室） 是美國最受信任的安全認證機構之一。進入北美市場的產品，通常都需要符合 UL 標準。
在電路保護領域中，最重要的兩項標準是：
- • UL489 – 分支電路保護
- • UL1077 – 輔助型保護
總結: 雖然兩者都涉及斷路器，但它們的用途、測試要求和應用卻大不相同。
什麼是 UL489 – 分支電路保護?
UL489 定義了分支電路保護裝置的標準，包括 塑殼斷路器（MCCB）、塑殼開關和斷路器外殼。
這類斷路器必須能承受並切斷高故障電流，並保護整個分支電路免於過載與短路。
UL489 的主要特點：
- • 高分斷能力（5kA–65kA 甚至更高）。
- • 具備雙重跳脫機制（熱動式跳脫 + 液壓電磁式跳脫）
- • 嚴格的測試要求
- • 提供電氣系統中的主要保護
常見應用：
- • 住宅與商用配電盤
- • 大型工業設備的電源供應
- • 馬達控制中心（MCC）
- • 插座與照明迴路的主要保護
範例：Carling 液壓磁性斷路器 A 系列
什麼是 UL1077 – 輔助型保護?
UL1077 涵蓋了輔助型保護器，這類產品設計用於設備內的次級保護。與 UL489 不同，UL1077 並非用來保護整個分支電路。
它的主要用途是保護單一元件，例如馬達、變壓器、控制電路與 PCB 模組。
UL1077 的主要特點：
- • 分斷能力較低（1kA–10kA）。
- • 有些僅具熱動式跳脫機制。
- • 測試要求較寬鬆（假設前端已有 UL489 保護）
- • 為設備元件提供額外安全層
常見應用：
- • 健身器材內的馬達
- • 家電的控制板
- • 照明控制模組
- • PLC 輸入電路
- • 工業機械中的變壓器次級電路

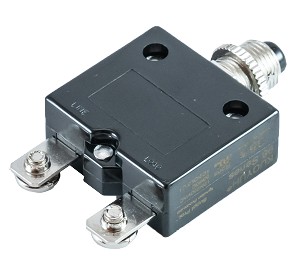

範例：98 系列過載保護器 / 88 系列過載保護器/ 98H 系列過載保護器 / 92 系列斷路器
UL489 與 UL1077 的差異
| 項目 | UL489 | UL1077 |
| 分類 | UL489 分支電路斷路器 | UL1077 輔助型保護器 |
| 主要功能 | 主要保護 – 防止分支電路過載與短路 | 次級保護 – 保護設備內部元件 |
| 典型應用 | 配電盤、開關盤、插座、馬達控制中心 | 家電、機械、控制面板、電子設備 |
| 保護範圍 | 提供完整分支電路保護 | 僅保護元件或設備層級 |
| 分斷能力 | 高 – 一般為 5kA–65kA 以上 | 低 – 一般為 1kA–10kA |
| 法規遵循 | 符合 NEC 第 240 條要求 | 必須搭配 UL489 使用 |
| 標示 | 必須標記為「Circuit Breaker」 | 必須標記為「Supplementary Protector」 |
| 測試要求 | 嚴格的耐久與故障測試 | 依設備條件進行測試 |
| 額定電流 | 15A – 6000A | 0.5A – 300A |
| 跳脫機制 | 熱動式+液壓式 | 只有熱動式或是熱動式+液壓式 |
| 可否單獨作為分支保護？ | 可以獨立使用 | 不可取代 UL489 |
UL489 與 UL1077 測試標準比較
除了功能上的差異之外，UL 489 和 UL 1077 還是依據不同的測試標準進行評估的。這些測試旨在確保每個設備在實際使用環境中都能可靠運行。UL 489 斷路器要經過更嚴格和更具挑戰性的測試程式，而 UL 1077 保護器則遵循較為寬鬆、以設備為中心的測試標準。下面的對比說明了其中最重要的差異。
| 測試項目 | UL489 | UL1077 |
| 端子間最小間距 | 130V 時 1/2 吋；300V 時 3/4 吋；600V 時 1 吋（空氣間距） | 商用電器：300V 以下需 3/32 吋；端子至少需 1/4 吋 |
| 校準測試 | 視額定電流而定：- 在 200% 額定電流時：必須於 12 秒–2 分鐘內跳脫。- 在 135% 額定電流時：50A 須於 2 小時內跳脫 | 必須能承受 100% 額定電流；在 300% 額定電流時，裝置必須於製造商規範時間內跳脫，允許 ±5% 公差 |
| 最高溫升 | 限制於 50°C / 122°F | 限制於 50°C / 122°F |
| 過載測試 | 在 600% 額定電流或至少 150A 下進行 50 次循環，功率因數 0.4–0.5 | 馬達負載：600% 額定電流，PF 0.4–0.5，50 次循環;一般負載：150% 額定電流，PF 0.75–0.8，50 次循環。 |
| 耐久測試 | ≥10,000 次操作：6,000 次額定電流循環（PF 0.75–0.8）+ 4,000 次機械操作（≤100A）。 | 6,000 次額定電流循環（PF 0.75–0.8，S 型） |
| 耐壓測試 | 測試電壓 = 1000V + 2 × 額定電壓：（A）帶電部位與外殼之間（開/閉）。（B）線端與負載端之間（開路）。 | 並非總是需要；若有進行：（A） 與 UL489 相同。（B） 部分額定僅需較低電壓。 |
| 短路測試 | ≥5000A（若 >100A 或 >250V，則需更高）。PF 0.4–0.5。經 3 次故障後，必須能在 200% 額定電流下運作 | 視額定而定：一般 200–5000A，PF 0.75–0.8。故障後可能維持，也可能無法維持可用狀態。 |
如何選擇 UL489 或 UL1077？

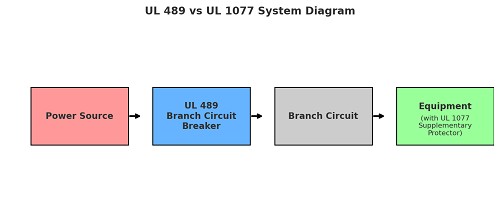

在選擇 UL489 與 UL1077 時，必須先評估所需的保護範圍：
- • UL489 適用於分支電路保護，能應付高故障電流並滿足法規要求。
- • UL1077 適用於設備內部元件保護（例如 PLC 輸入、照明模組、變壓器次級）。但前提是，上游必須已由 UL489 保護。
安裝時務必確保 UL1077 清楚標示，不可誤用為獨立分支保護。
同時，建議定期檢查 UL489 與 UL1077 的跳脫功能，以維持長期可靠性。
常見問答（FAQ）
Q1: UL1077 可以取代 UL489 作為分支電路保護嗎？
A：不可以。UL1077 無法取代 UL489。UL489 用於分支電路保護，UL1077 僅能作為設備內的輔助保護。
Q2: 哪一種分斷能力更高？UL489 還是 UL1077？
A：UL489 的分斷能力遠高於 UL1077（UL489 約 5kA–65kA+，UL1077 約 1kA–10kA）。
Q3: UL489 通常應用在哪裡？
A：UL489 常用於配電盤、照明迴路、馬達控制中心，以及工業設備的電源供應線。
Q4: UL1077 通常應用在哪裡？
A：UL1077 常見於家電、照明控制系統、PLC 輸入、工業機械與 PCB 模組。
Q5: 我是否需要同時使用 UL489 與 UL1077？
A：很多情況下是的。UL489 保護整體電路，而 UL1077 為元件提供額外防護，確保最大安全與可靠性。
結論
UL489 與 UL1077 都對電氣安全至關重要，但角色不同：
- • UL489 = 分支電路的主要保護，確保整體系統安全
- • UL1077 = 設備內的輔助保護，避免單一元件損壞
在選擇斷路器時，理解這些差異非常重要。UL489 + UL1077 搭配使用，能確保從分支電路到最小元件的全面安全。
不確定哪種斷路器最適合你的需求？立即聯繫KUOYUH 獲得專業諮詢。
