PWM vs MPPT 解說：效率、保護，以及 RV 用 DC 斷路器安全性
如何在 PWM 和 MPPT 之間做選擇？為什麼 DC 斷路器是系統安全的核心？
在露營車（RV）旅行或居住時，太陽能供電可以讓你不依賴營地外接電源，並持續為各種重要設備提供電力，例如冰箱、照明、充電設備以及通風系統。
然而，這個系統能否可靠、穩定且安全地運作，並不僅取決於太陽能板的瓦數。真正影響的關鍵在於所使用的充電控制器類型（PWM 或 MPPT），以及電力配電與保護設計是否正確。
本指南將解釋：
- • PWM 與 MPPT 的基本差異與運作原理
- • 不同系統配置如何影響充電效率
- • 哪些情況使用 PWM 足夠，哪些情況 MPPT 是必須的
- • 為什麼 DC 斷路器是露營車太陽能系統中的關鍵安全組件
- • 如何選擇正確的斷路器電流額定值
- • 為什麼 KUOYUH 斷路器是 RV 應用中的首選
什麼是 PWM 與 MPPT？
| 名稱 | 描述 | 運作方式 | 特點 |
| PWM | 脈衝寬度調製充電控制器 | 將太陽能板電壓降到與電池一致 | 成本低、結構簡單 |
| MPPT | 最大功率點追蹤控制器 | 追蹤太陽能最大功率點並將多餘電壓轉換為充電電流 | 高效率、可最大化電力利用 |
無論是哪一種控制器，它們的主要目標皆為→ 管理充電、防止過充電、延長電池壽命
PWM 和 MPPT 的共同核心功能
- • 防止電池過充與過放
- • 防止夜間電流回流至太陽能板
- • 支援多階段智慧充電（Bulk / Absorption / Float）
- • 相容於鉛酸、AGM、膠體與 LiFePO₄ 鋰電池
兩者都屬於「電池管理系統」，但 它們在充電效率與能量利用方面有顯著差異。
關鍵的運作原理差異
（包含氣候、配線與環境條件）
PWM：以「犧牲電壓」來換取充電電流
PWM 控制器會將太陽能板的電壓強制拉低，使之與電池電壓相同。而太陽能板原本多出的電壓差，則會直接以熱能形式消耗掉，無法被有效利用。
- • 太陽能板工作電壓 (Vmp)：18V
- • 電池充電電壓：13.6V
- → 約 25% 的能量被浪費
| 狀況 | PWM表現 |
| 正午、晴朗 | 表現良好 |
| 陰天 / 黃昏 | 發電量快速下降 |
| 寒冷氣候 | 太陽能板電壓變高，但 PWM 無法利用 |
MPPT：動態追蹤太陽能板的最大功率輸出
MPPT 充電控制器會持續搜尋太陽能板的最大功率點（Vmp × Imp），並將多餘的面板電壓轉換成可用的充電電流。其效率通常可提升 15%–35%，有時甚至更高。
| 狀況 | MPPT為何表現更佳 |
| 低溫 | 太陽能板電壓上升→MPPT 能將其轉化為更高電流 |
| 陽光變化不定 | MPPT 可快速自動調整 |
| 長距離配線 | 高電壓輸入可減少 I²R 線路損耗 |
因此，若你的 RV 使用鋰電池 → MPPT 幾乎是標準配備。
太陽能板配置與電池相容性
| 名稱 | PWM 建議 | MPPT 建議 | 原因 |
| 太陽能板接法 | 並聯 | 串聯 | MPPT 能更有效利用高電壓降低傳輸損耗 |
| 電池類型 | 鉛酸系統 | LiFePO₄ 鋰電系統 | 鋰電壓曲線更符合 MPPT |
| 線材長度 | 必須短 | 可允許較長 | MPPT 可縮小線損 MPPT |
成本與使用情境比較
| RV使用情境 | 建議控制器 | 原因 |
| 基本電力（照明/USB 充電） | PWM | 簡單、足夠且成本較低 |
| 長時間運行冰箱、幫浦、風扇 | MPPT | 陽光變化時仍可維持穩定輸出 |
| 需要變流器（微波爐、吹風機、電磁爐） | 必須 MPPT | 更高能源利用與更快電池回充 |
DC 斷路器在太陽能系統中的角色
不是選配，而是核心安全保護元件。
電動車與 RV 系統皆為 DC 直流電。
DC 電弧長、不易熄滅，若保護不當，可能導致：
- • 線材過熱 → 絕緣層融化
- • 接頭燒焦 → 接觸電阻增加
- • 嚴重時 → 電氣火災

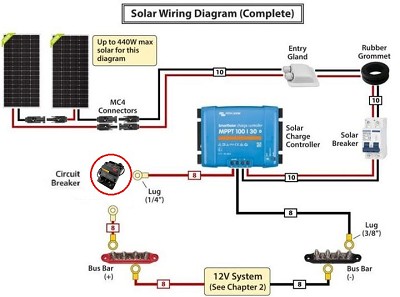

標準保護配線架構
太陽能板→（DC 斷路器）→ PWM / MPPT→（DC 斷路器）→ 電池→ 負載 / 變流器
| 位置 | 作用 |
| PV（太陽能板）端斷路器 | 防止太陽能板短路損壞控制器 |
| 電池端斷路器 | 防止電池反灌燒毀控制器 |
也就是說：斷路器保護的不是控制器，而是整套系統與整台 RV。
如何選擇正確的斷路器電流？
斷路器額定電流 = 系統最大充電電流 × 1.25 ～ 1.4
例如：
- • MPPT 最大輸出電流 = 35A
- → 建議斷路器規格 = 40～50A
若系統內含馬達或變流器 → 使用 1.4～1.6 倍系數
| 型號 | 適用場景 |
| 16 系列 | PWM / MPPT 輸入與輸出端過電流保護 |
| AR 系列 | 車用 / 越野 / 海事 / 高震動或潮濕環境 |
| 88 / 98 系列 | 變流器前主電源切換 / 系統主電源開關 |
想瞭解更多關於KUOYUH斷路器的應用情況嗎？相關閱讀：
- • 98/88 系列:太陽能逆變器穩定運行關鍵 : KUOYUH 98與16系列過載保護器 | 國郁企業
- • AR 系列:為高需求應用打造的電路保護方案：KUOYUH AR系列短路斷路器
實際安裝示例說明

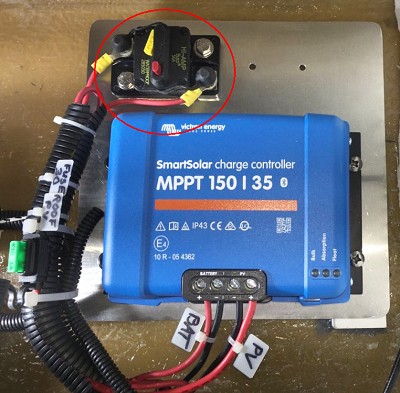

這張圖片展示的是 MPPT 充電控制器搭配 KUOYUH 16 系列直流斷路器（安裝於太陽能板輸入端，用於保護）。
- • 太陽能板的輸入端會先通過 KUOYUH 16 系列直流斷路器，再進入 MPPT 控制器。
- • 配線使用壓接環形端子並搭配熱縮套管作絕緣，以確保穩定且可靠的電氣接觸。
- • 所有線材都以清楚的標籤（PV / BAT）標示，方便辨識，也能讓日後維修工作更加簡易。
重點
這種配線方式可在太陽能板發生故障或短路時，避免過大的電流損壞 MPPT 的輸入端。

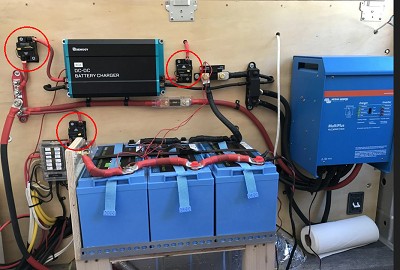

這張照片展示的是房車（RV）內部的完整電力配電系統，並使用了KUOYUH 16-8F 系列直流斷路器。
重點並不是太陽能板本身，而是電池組、DC-DC 充電器、逆變器、匯流排以及保護裝置（保險絲 / 斷路器）如何作為一個整合的系統協同運作。
電力流動概述
如果因為短路或電氣故障導致電流過大，過載保護器會自動斷電，防止電動代步車的電路系統受損。
車輛發電機車輛發電機
→ DC-DC 電池充電器（穩定並限制充電電流）
→ 鋰電池組（核心能量儲存）
→ 分配至：
- • MPPT DC 負載（照明、壓縮機冰箱、USB 充電等）
- → 逆變器（Victron MultiPlus） → 將 DC 轉換為 AC 家用電力（插座、加熱設備等）
為什麼斷路器在此系統中至關重要？
在房車的電力架構中，電力來源可能來自多個來源：
- • 車輛發電機
- • 太陽能充電控制器（MPPT）
- • 露營地市電 / 岸電接入
而這些最終都會匯入同一組電池。
這代表：
- • 線材與端子可能承受的電流不僅來自單一來源
- • 任何設備故障（短路 / 回灌 / 過載）都可能導致電線過熱、絕緣熔化，甚至引發火災
- • 鋰電池能瞬間釋放非常大的電流——若無適當保護，風險會大幅上升
照片中可見的關鍵安全設計特點
可以看到系統中每一條主要電力路徑都配置了專用的直流斷路器，例如：
- • DC-DC 充電器的輸入與輸出
- • 電池正極線路接往逆變器
- • 電池連接至 DC 負載匯流排的路徑
使用 KUOYUH 直流斷路器於這些關鍵節點的目的如下：
| 功能 | 說明 |
| 過載保護 | 防止過高電流導致線材過熱 |
| 短路保護 | 當發生短路時立即切斷電源 |
| 防止回灌 | 阻止電池電流倒流回其他裝置造成損壞 |
| 維護便利性 | 可作為手動電源開關，方便系統檢修或隔離 |
結論
| 使用需求 | 推薦充電控制器 | 說明 |
| 低功率、簡易系統 | PWM | 足以應付基本用電需求 |
| 鋰電系統、有逆變器、高頻移動旅行 | MPPT | 充電效率更高、補電速度更快 |
無論你使用哪一種控制器：
直流斷路器不是選配，而是必備的安全元件。
它們能保護你的設備、你的房車，以及你的旅途。
